Трансформаторы тока IEK в Сыктывкаре

Трансформаторы тока IEK (ИЭК) уменьшают первичный ток до стандартных 5 А для измерения и учёта. Серии ТТИ-А, ТТИ-30, ТТИ-40 и ТТИ-60 охватывают первичные номиналы от десятков до 1000 А, а ЯТП-0,25 отдельно понижает напряжение 230 В до 12 В.

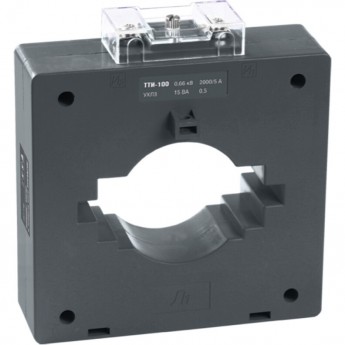

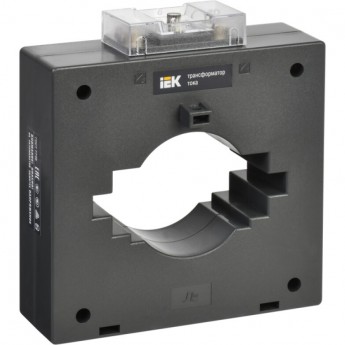

Модели и серии трансформаторов тока IEK

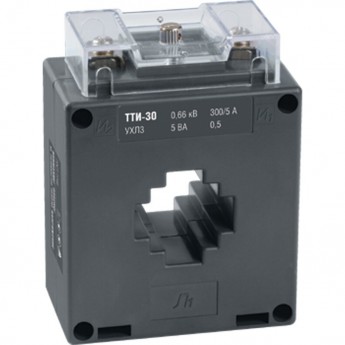

Трансформатор тока IEK ТТИ-30 с отношением 250/5 А имеет класс точности 0,5S, мощность 5 В·А и отверстие 28 мм. Одна вторичная обмотка подключается к измерительной цепи. Серия ТТИ-30 также выпускается на 150, 200 и 300 А, ТТИ-40 — на 300–600 А, ТТИ-60 — на 600–1000 А.

Понижающий трансформатор IEK ЯТП-0,25 находится в металлическом ящике IP30, имеет выход 12 В, вторичный ток 21 А и массу 6 кг. Он служит источником безопасного пониженного напряжения, а не измерительным преобразователем. Эти два вида трансформаторов IEK нельзя объединять одним правилом выбора.

Измерительный трансформатор преобразует большой первичный ток в стандартный вторичный ток 5 А для счётчика или амперметра. Линейка различается первичным номиналом, размером окна, классом точности и мощностью нагрузки в В·А. Шинная модель надевается на проводник или шину, разъёмная облегчает монтаж на существующей линии. Коэффициент указывают как отношение первичного тока ко вторичному.

Как выбрать трансформатор тока

Первичный номинал выбирают немного выше рабочего тока линии, чтобы прибор использовал значимую часть шкалы без перегрузки. Вторичный ток должен совпадать со счётчиком или амперметром, обычно это 5 А для показанных моделей. Класс 0,5S точнее работает на малой доле номинала, что важно учёту.

Номинальная вторичная нагрузка в В·А включает прибор, клеммы и сопротивление проводов. Если цепь потребляет больше допустимого, погрешность возрастает. Сечение окна или шинное исполнение должно соответствовать первичному проводнику. Направление P1–P2 и S1–S2 соблюдают по схеме.

Вторичную обмотку трансформатора тока нельзя оставлять разомкнутой при токе в первичной цепи. Перед отключением прибора вторичные выводы замыкают штатной испытательной колодкой по процедуре. Монтаж и проверку выполняет квалифицированный специалист при соблюдении электробезопасности.

Первичный ток выбирают так, чтобы рабочая нагрузка занимала полезную часть шкалы без перегрузки. Окно должно пропускать шину с изоляцией и оставлять монтажный зазор. Класс 0,5 или 0,5S согласуют с требованиями учёта, а допустимую мощность — с прибором и сопротивлением проводов. Полярность клемм сохраняют по схеме измерительного комплекса.

Вторичную цепь нельзя размыкать при токе в первичной: перед обслуживанием её закорачивают штатным испытательным блоком. Проводники прокладывают отдельно от силовых и защищают от случайного отсоединения. Корпус трансформатора закрепляют без нагрузки на выводы. Коэффициент трансформации записывают на схеме и в настройках прибора учёта.

Приборы IEK маркируют по фазам, коэффициенты IEK заносят в схему, выводы IEK закрывают крышками.

Купить трансформаторы тока IEK с гарантией

В спецификации указывают коэффициент трансформации, класс, мощность, размер окна и тип крепления. После технической сверки аппарат отправляется по России. Заводская гарантия действует для оригинальных трансформаторов при подключении в пределах их номиналов.

Трансформаторы комплектуют по каждой фазе с одинаковым коэффициентом и классом. Перед отправкой сопоставляются окно, первичный ток и нагрузка вторичной цепи; заводскую гарантию даёт IEK. Приборы доставляются по России с защищёнными измерительными выводами.

Коэффициент трансформации повторяют на маркировке каждой измерительной цепи.

Вопросы о трансформаторах тока IEK
