Силовые автоматы IEK (ИЭК) защищают однофазные и трёхфазные линии от перегрузки и короткого замыкания. Каталог объединяет ВА47-29 на 4,5 кА, ВА47-60M на 6 кА, ВА47-100 на 10 кА, ВА47-150 на 15 кА и дифференциальные серии АД12 и АД14 для групповых и вводных электрических цепей.
Аппараты рассчитаны на разные схемы распределения и уровни тока.
Автоматы IEK ВА47-29 выпускаются с одним или двумя полюсами, номиналами от долей ампера и характеристиками B либо C. Серия ВА47-60M в показанных моделях имеет два полюса и отключающую способность 6 кА. ВА47-100 рассчитана на 10 кА, а трёхполюсная ВА47-150 — на 125 А и 15 кА. IEK ARMAT автоматы образуют отдельную модульную линейку с повышенной отключающей способностью.
| Серия | Полюса в каталоге | Примеры номиналов | Отключающая способность | Назначение |
|---|---|---|---|---|
| ВА47-29 | 1–2 | 0,5–63 А | 4,5 кА | групповые линии |
| ВА47-60M | 2 | 6–32 А | 6 кА | двухполюсное отключение |
| ВА47-100 | 1 | 6–40 А | 10 кА | линии с повышенным током КЗ |
| ВА47-150 | 3 | 125 А | 15 кА | трёхфазный ввод или нагрузка |
| АД12, АД14 | 2 или 4 | 6–40 А | 4,5 кА | защита от сверхтока и утечки |
Дифференциальные автоматы IEK объединяют тепловой и электромагнитный расцепители с контролем тока утечки. АД12 на 6 А имеет чувствительность 10 мА, четырёхполюсные АД14 встречаются на 32 и 40 А с уставками 300 и 100 мА. Диф-автоматы IEK выбирают не только по рабочему току, но и по числу полюсов, типу утечки и назначению защиты.

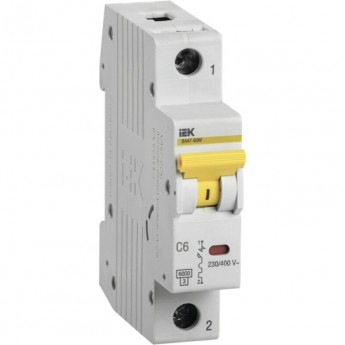

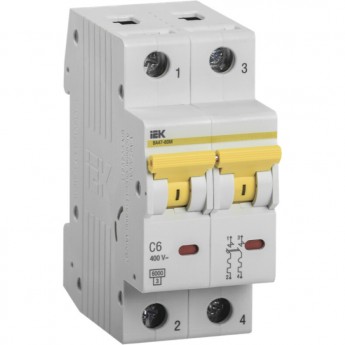

Диф автоматы IEK серии АД монтируются на DIN-рейку и занимают больше модулей, чем обычный однополюсный аппарат. ВА47-60M даёт промежуточную отключающую способность 6 кА. Серия и характеристика наносятся на лицевую сторону, чтобы их можно было сверить в собранном щите.
Номинальный ток аппарата согласуют с допустимой нагрузкой кабеля. Если поставить автомат выше возможностей проводника, линия может нагреваться до отключения защиты. Число полюсов берут из схемы: двухполюсный автомат IEK одновременно разрывает два проводника, трёхполюсный управляет фазами трёхфазной цепи.
Отключающую способность сравнивают с расчётным током короткого замыкания. Значение 4,5 кА подходит не каждой точке сети, поэтому для 6, 10 или 15 кА выбирают соответствующую серию. Характеристика B быстрее реагирует на умеренный бросок тока, C допускает более выраженный пуск. Конкретную букву определяют параметры нагрузки и петли короткого замыкания.
Для защиты человека и проводки от утечки нужен дифференциальный аппарат с подходящей чувствительностью. Уставка 10 мА применяется в отдельных специальных цепях, 30 мА — для дополнительной защиты людей, большие значения используют в других ступенях схемы по проекту. Автомат IEK нельзя выбирать только по совпадающему числу ампер: электрическая функция и селективность всей системы важнее.
Отдельно проверяют нагрев внутри щита и допустимое сечение клемм. Несколько аппаратов под длительной нагрузкой влияют друг на друга. Проводник входит прямо, без бокового усилия, а момент затяжки берут из документации серии.
Состав заказа формируют по однолинейной схеме: серия, полюса, ток, характеристика и отключающая способность записываются для каждой позиции IEK. Оригинальные аппараты имеют гарантию изготовителя. После проверки маркировок комплект автоматов, шин и принадлежностей направляется покупателю по России в согласованном составе для сборки щита. На упаковке сохраняют обозначение каждой серии, чтобы электромонтажник сверил позиции с ведомостью проекта до установки.
Обычный автомат реагирует на перегрузку и короткое замыкание. Дифференциальный дополнительно контролирует разницу токов между проводниками и отключает цепь при утечке выше уставки. Он не заменяет проектирование заземления и уравнивания потенциалов. Обе функции проверяются отдельными испытаниями после завершения монтажа.
Это предельная отключающая способность: ток короткого замыкания, который аппарат способен безопасно разорвать в заданных условиях. Значение выбирают по расчёту сети. Номинал нагрузки в амперах описывает другой параметр и не заменяет эту проверку. Результат указывают в проекте щита рядом с серией аппарата.
Решение зависит от системы заземления и электрической схемы объекта. Двухполюсный аппарат одновременно отключает два проводника, что бывает необходимо на вводе или отдельной линии. Правила разрыва нейтрали определяются проектом, а не удобством монтажа. Полюса механически отключаются совместно одним рычагом.
Учитывают материал и сечение жилы, способ прокладки, температуру, число нагруженных проводников и длительную нагрузку. Номинал защиты выбирают так, чтобы кабель сохранял допустимый тепловой режим. После этого проверяют пусковые токи и короткое замыкание. Расчёт охватывает всю длину линии до самого удалённого потребителя.
