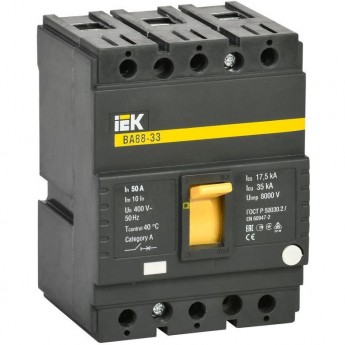

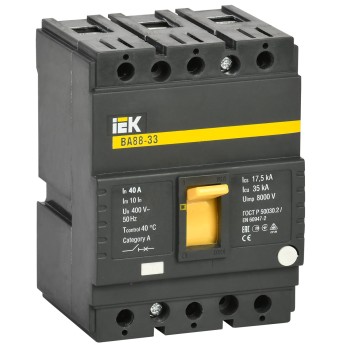

Автоматы IEK ВА88 33 представлены трёхполюсными аппаратами на 40, 50, 80, 100, 125 и 160 А. Их отключающая способность составляет 35 кА, а рабочее напряжение в карточках указано как 380 или 400 В. Серия предназначена для защиты трёхфазных распределительных цепей.
Номинальный ток согласуют с расчётной нагрузкой и допустимым током кабеля. Модели на 40 и 50 А применимы в менее нагруженных линиях, а варианты 80–160 А рассчитаны на большие длительные токи. Все показанные автоматы IEK ВА88 33 имеют три полюса, поэтому коммутируют фазы совместно.
Отключающая способность 35 кА должна быть не ниже ожидаемого тока короткого замыкания в точке установки. Она не заменяет выбор номинала. В карточках также указаны втычная конструкция, возможность моторного привода и защиты по минимальному напряжению у ряда моделей.
IEK ВА88-33 допускает оснащение аксессуарами управления, которые указывают в проекте отдельными позициями. Их напряжение и совместимость сверяют с модификацией автомата и схемой вторичных цепей.
При компоновке учитывают габариты аппарата, тип присоединения и место для изгиба проводников. Настройку защиты и дополнительные принадлежности определяет проект щита. Другие силовые автоматы IEK собраны в общем разделе, но заменять ВА88-33 аппаратом другой серии без проверки характеристик нельзя.
Перед установкой сопоставляют присоединительные размеры аппарата и выделенное место.
Аксессуары выбирают по совместимости с серией и напряжению управления.
Интернет-магазин официального дилера IEK поставляет ВА88-33 с гарантией изготовителя и отправляет товары по России. В заказе укажите три полюса, номинальный ток, отключающую способность 35 кА и требуемые аксессуары. Полную маркировку и тип присоединения сверяют с проектной ведомостью перед оформлением поставки.
Она показывает, какой ток короткого замыкания автомат способен безопасно отключить в предусмотренных условиях. Значение 35 кА должно быть не ниже расчётного тока в точке установки. Номинал 40–160 А выбирают отдельно по нагрузке и допустимому току кабеля.
Он позволяет дистанционно управлять автоматом в составе щитовой автоматики. Карточки указывают возможность такого оснащения, но привод подбирается отдельно под серию и схему. Для ручной эксплуатации он не определяет защитные параметры аппарата.
В карточках моделей указано напряжение 380 или 400 В и трёхполюсное исполнение. Окончательную применимость определяют категория нагрузки, ток короткого замыкания и проект защиты. Номинал выбирают отдельно в диапазоне представленных значений.
