Кнопки IEK Управления включают модульную КМУ11 и панельные LAY5 диаметром 22 мм. В подборке есть чёрные и красные модели, версии с подсветкой, без фиксации и аварийные «грибки» с фиксацией. Они предназначены для разных команд в цепях управления и автоматики.

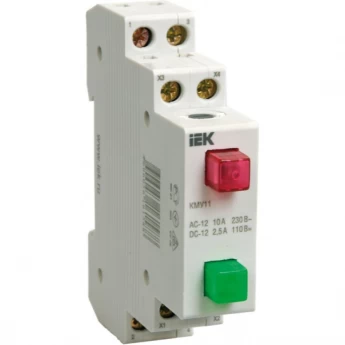

Кнопка управления IEK КМУ11 устанавливается как модульный аппарат. Она работает без фиксации, рассчитана на переменный или постоянный ток и имеет рабочее напряжение 230 В. Номинальный ток указан в диапазоне 0,6–10 А, напряжение постоянного тока — до 110 В.
LAY5-BA21 — плоская чёрная модель без подсветки с одним нормально разомкнутым контактом и возвратной пружиной. LAY5-BW3461 также имеет один замыкающий контакт, но снабжена красной подсветкой на 230 В. Обе модели устанавливаются в отверстие диаметром 22 мм и имеют IP40.

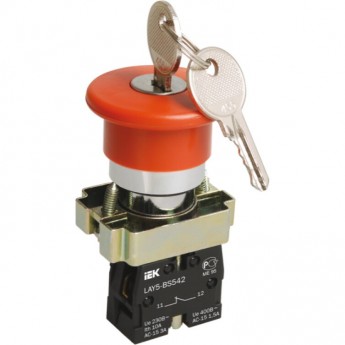

Аварийные LAY5-BT42 и LAY5-BS542 выполнены в форме красного «грибка» и остаются зафиксированными после нажатия. BS542 разблокируется поворотом. Такие кнопки применяют для аварийной команды по схеме управления, а не как самостоятельный силовой выключатель. Контактную группу, цвет и способ возврата выбирают по алгоритму оборудования.
Кнопки IEK разных конструкций нельзя заменять только по совпадающему диаметру отверстия. Учитывают число нормально открытых и закрытых контактов, подсветку, фиксацию, напряжение и условия оболочки. Другие кнопки IEK собраны в разделе.
Срок службы перечисленных моделей составляет 10 лет. Гарантия на КМУ11 — 7 лет, на показанные LAY5 — 5 лет. Обозначение кнопки переносят в схему вместе с функцией контакта.
У BA21 и BW3461 есть возвратная пружина и один нормально разомкнутый контакт. Аварийные грибовидные модели остаются в нажатом положении до разблокировки. IEK указывает IP40 для плоских кнопок из подборки.
Интернет-магазин официального дилера IEK поставляет КМУ11 и LAY5 с гарантией изготовителя. Товары отправляются по России. В заявке укажите тип монтажа, цвет, подсветку, фиксацию, число контактов, диаметр отверстия и напряжение цепи управления.
КМУ11 крепится в щите, панельные LAY5 — в отверстии 22 мм. Цвет и надпись согласуют со схемой команды.
Комплект IEK сверяют со схемой панели, цветами команд, контактными группами и напряжением каждой подсветки.
Маркировку, цвет и контактные группы повторно сверяют со схемой панели перед отправкой комплекта.
Модель без фиксации возвращается после отпускания и подаёт кратковременную команду. Фиксируемый «грибок» сохраняет положение до ручной разблокировки. Логику работы определяет схема автоматики, назначение команды, способ возврата и требования безопасности оборудования.
Подсветка показывает предусмотренное схемой состояние и требует подходящего напряжения питания. У красной кнопки с подсветкой указана лампа на 230 В. Цвет индикатора, условие включения и цепь питания задают в проекте панели.
Панельная кнопка обычно подаёт команду в цепь управления, а силовую нагрузку коммутирует контактор или другое рассчитанное устройство. Допустимый ток контактов, напряжение и категорию нагрузки проверяют по карточке выбранной модели и проекту автоматики для конкретного оборудования.
