Навесные корпуса IEK предназначены для размещения модульных аппаратов, счётчиков и другого щитового оборудования на поверхности стены. В подборке есть пластиковые KREPTA 3, PRIME и ЩМПп, а также металлический TITAN. Модели различаются вместимостью, материалом, степенью IP и климатическим исполнением на объекте.
KREPTA 3 и PRIME рассчитаны на модульное оборудование, ЩМПп даёт свободное пространство под монтажную панель, а TITAN ЩУРн предусматривает место для трёхфазного счётчика.
| Модель | Материал | Вместимость или размер | Защита |
|---|---|---|---|
| KREPTA 3 ЩРН-П-18 | АБС-пластик | 18 модулей | IP41 |
| KREPTA 3 ЩРН-Пк-45 | АБС-пластик | 45 модулей, 3 ряда | IP41 |
| PRIME ЩРН-П-24 | АБС-пластик | 24 модуля, 2 ряда | IP41 |
| ЩМПп | пластик | 700 × 500 × 250 мм | IP65 |

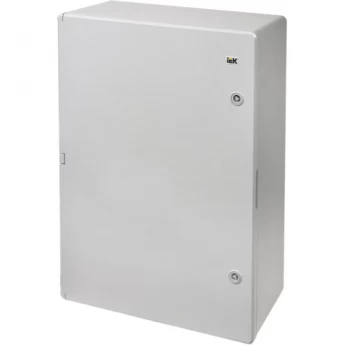

Щит распределительный навесной IEK выбирают по составу аппаратуры, а не только по внешним размерам. TITAN со смотровым окном рассчитан на счётчик и имеет IP54. Пластиковый ЩМПп размером 700 × 500 × 250 мм защищён по IP65 и работает при температуре от −45 до +80 °C. Его номинальный ток указан как 100 А.
Для модульной сборки считают аппараты и оставляют резервные места. PRIME на 12 модулей имеет один ряд, версия на 24 — два, KREPTA на 45 — три ряда. Для нестандартного оборудования удобнее корпус ЩМПп с монтажной панелью.
IP41 подходит сухим внутренним условиям, IP54 и IP65 дают более высокую защиту оболочки. Материал, температура и класс электробезопасности должны соответствовать проекту. Навесные корпуса IEK крепят с учётом полной массы аппаратуры и усилий от кабелей.
Ввод снизу уменьшает нагрузку на уплотнения, но трассу планируют до сверления стены. Другие корпуса IEK доступны в общем разделе.
Для счётчика требуется окно и внутренние элементы соответствующего типа. Для автоматов важны DIN-рейки и лицевые панели. Монтажную панель выбирают, если аппаратура не относится к стандартным модулям.
Комплект внутренних элементов зависит от серии и назначения будущего щита.
Дверь и покрытие защищают от повреждений при перевозке.
Интернет-магазин официального дилера IEK поставляет пластиковые и металлические корпуса с гарантией изготовителя и отправляет товары по России. В спецификации укажите серию, вместимость, IP, материал, цвет и тип двери. Монтажные элементы, кабельные вводы и внутренние рейки подбирают под основание, среду и полную массу собранного щита.
Резерв зависит от перспективы расширения схемы и проектных требований. В подборке есть корпуса на 12, 18, 24 и 45 модулей. Свободные места закрывают заглушками и учитывают при компоновке шин и проводников.
ЩРН имеет ряды под модульные аппараты заданной вместимости. ЩМПп представляет монтажный корпус большего свободного формата и подходит для оборудования на панели. Его наполнение, крепление и внутренняя разводка проводников проектируются отдельно.
Применимость определяют степень IP, климатическое исполнение, температуру и условия воздействия. У ЩМПп указаны IP65 и УХЛ1, у металлического TITAN — IP54 и У1. Способ герметизации вводов и крепления также включают в проект.
