Нулевые шины IEK серии ШНИ предназначены для присоединения нейтральных проводников в распределительном щите. В подборке есть латунные планки 6 × 9 и 8 × 12 мм на DIN-изоляторе либо двух угловых изоляторах. Модели различаются числом зажимов, допустимым сечением, покрытием и способом крепления.

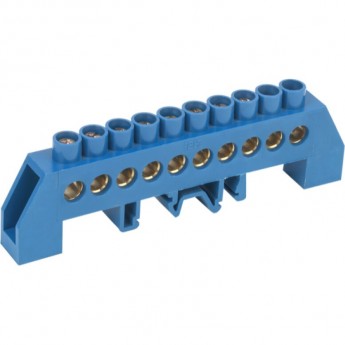

Шина нулевая IEK ШНИ-6×9 доступна на 10, 12 или 14 присоединений. Для версий на DIN-изоляторе указано максимальное сечение 16/6 мм², ширина 88,5 мм и высота 42 мм. ШНИ-8×12 на 14 присоединений принимает проводники до 25/10 мм² и имеет высоту 45,4 мм.
Модель на двух угловых изоляторах допускает регулировку габаритов: ширина 92–120 мм, глубина 15–29 мм. Такой вариант отличается от крепления на DIN-рейку, поэтому основание выбирают до компоновки щита. Никелированная ШНИ-6×9 имеет покрытие токоведущей планки, но сохраняет те же основные размеры DIN-версии.
Число зажимов должно включать все нейтральные проводники и проектный резерв. Допустимое сечение проверяют отдельно для вводного и отходящих контактов. Проводник подготавливают по требованиям к клемме, а затяжку выполняют с моментом из документации.
Шины IEK рассчитаны на 400 В и температуру от −40 до +50 °C. Ширина DIN-моделей составляет 88,5 мм, глубина — 12 мм. Разницу по высоте 42 и 45,4 мм учитывают при размещении рядом с крышкой или другим оборудованием. Другие шины IEK доступны в разделе.
Нулевую планку не используют как защитную PE после точки разделения проводников. Назначение N сохраняют маркировкой, а место установки изолируют от металлического корпуса предусмотренными держателями.
Никелированная версия отличается покрытием латунной планки. Модель на угловых изоляторах допускает регулировку ширины и глубины, поэтому её крепёж размечают по фактическому положению. DIN-вариант защёлкивается на совместимую рейку.
Интернет-магазин официального дилера IEK поставляет ШНИ с гарантией изготовителя и отправляет товары по России. В заказе укажите размер планки, число присоединений, тип изолятора, допустимое сечение, способ крепления и необходимость никелевого покрытия. Срок службы составляет 15 лет, гарантия — 2 года. Маркировку серии сохраняют в ведомости щита.
Комплект шин IEK сверяют со схемой щита, числом линий и сечениями всех нейтральных проводников до сборки.
Маркировку N повторно сверяют перед отправкой заказа.
Подсчитайте нейтральные проводники всех отходящих линий и запланированный резерв. В подборке есть варианты на 10, 12 и 14 присоединений. Объединение двух проводников в одном зажиме допускается только по документации клеммы.
ШНИ-8×12 допускает большее указанное сечение 25/10 мм², тогда как у ШНИ-6×9 приведено 16/6 мм². Различаются также высота и размеры зажимов. Обе версии имеют номинальное напряжение 400 В.
Изоляторы механически удерживают планку и отделяют её от корпуса щита. DIN-исполнение крепится на рейку, угловое — к выбранному основанию. Тип крепления должен соответствовать компоновке и сохранять требуемые безопасные электрические расстояния внутри щита.
